Tonabnehmer-Compliance und Tonarmmasse: Resonanzfrequenz richtig einordnen

Compliance beschreibt, wie leicht sich der Nadelträger unter Kraft auslenken lässt. Eine hohe Compliance bedeutet einen relativ weichen Nadelträger, eine niedrige Compliance einen steiferen. Angegeben wird sie typischerweise in µm/mN oder einem äquivalenten Einheitensystem. Für die Abstimmung interessiert vor allem die dynamische Compliance.

Wichtig: Hersteller messen nicht immer bei derselben Frequenz. Ein Wert bei 10 Hz ist nicht direkt mit einem Wert bei 100 Hz gleichzusetzen. Deshalb sind Compliance-Angaben eher eine technische Orientierung als eine universell vergleichbare Schulnote.

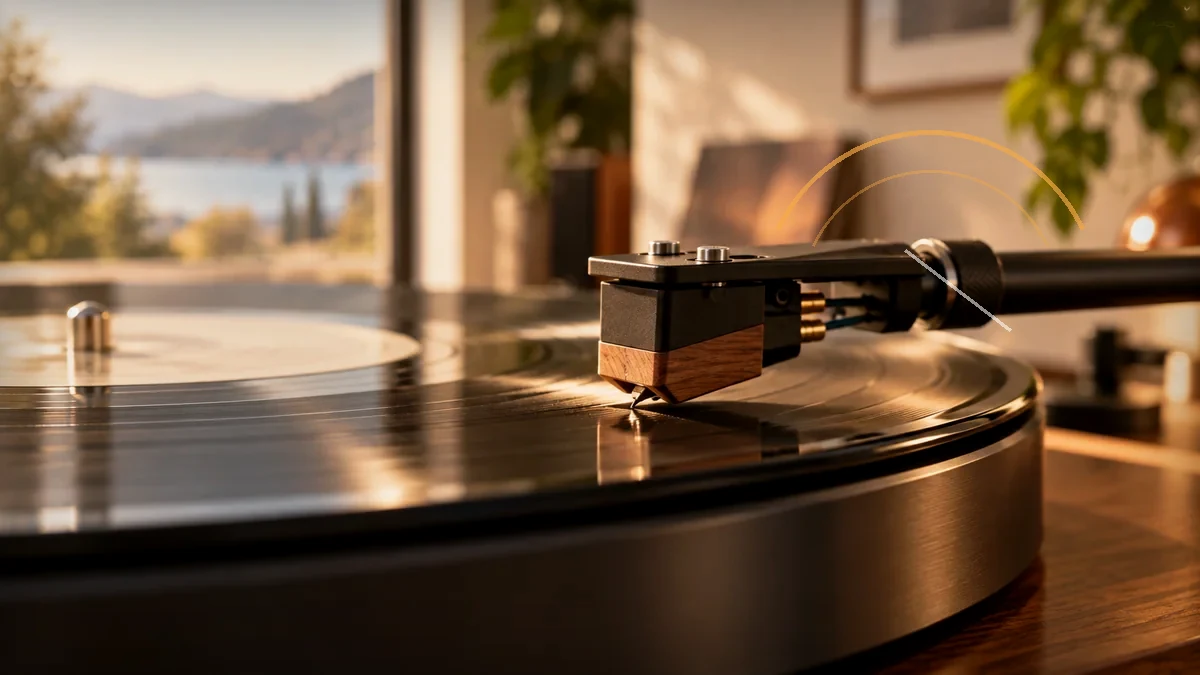

Die effektive Masse ist nicht einfach das Gewicht des Tonarms auf einer Waage. Sie beschreibt, wie stark die bewegte Masse des Arms an der Nadel wirksam wird. Headshell, Befestigungsschrauben und Tonabnehmer kommen zusätzlich hinzu. Für eine grobe Resonanzrechnung werden daher meist folgende Werte zusammen betrachtet:

• effektive Tonarmmasse
• Tonabnehmergewicht
• Gewicht von Schrauben, Muttern und gegebenenfalls Distanzplättchen
• dynamische Compliance des Tonabnehmers

Als Näherung wird häufig folgende Formel verwendet:

f ≈ 159 / √(M × C)

Dabei ist M die wirksame bewegte Masse in Gramm und C die Compliance in µm/mN. Das Ergebnis ist die ungefähr zu erwartende Resonanzfrequenz in Hertz.

Beispiel: 12 g effektive Tonarmmasse plus 7 g Tonabnehmer und etwa 1 g Befestigung ergeben rund 20 g. Bei 20 µm/mN Compliance ergibt sich näherungsweise eine Resonanz um 8 Hz. Das ist eine plausible Größenordnung.

Als praktische Faustregel wird häufig ein Bereich von ungefähr 8 bis 12 Hz angestrebt. Darunter nähert sich die Resonanz den Frequenzen von Plattenwellenschlag, Trittschall und Subsonic-Anregungen. Deutlich darüber kann sie stärker in den musikalischen Bassbereich hineinragen.

Diese Grenze ist keine harte Naturkonstante. Dämpfung des Tonarms, Lagerung, tatsächliche Compliance, Plattenzustand und Aufstellung beeinflussen das reale Verhalten. Die Rechnung dient deshalb als Plausibilitätscheck – nicht als Ersatz für saubere Justage und Hörpraxis.

Ein sehr weiches System an einem sehr schweren Arm kann die Resonanz zu weit nach unten verschieben. Bei verwellten Platten oder schlecht entkoppelten Möbeln kann der Tonarm dann sichtbar pumpen. Im Extremfall muss die Nadel unnötig große Auslenkungen verarbeiten.

Das Gegenstück ist ein relativ steifer Tonabnehmer an einem sehr leichten Arm. Dann kann die Resonanz höher liegen. Das ist nicht automatisch unhörbar schlecht, aber die Kombination entfernt sich von der mechanisch idealen Zone.

• wenn du einen Tonabnehmer an einen deutlich älteren oder ungewöhnlich schweren Tonarm montierst
• wenn der Hersteller einen extrem hohen oder niedrigen Compliance-Wert nennt
• wenn der Tonarm ungewöhnlich leicht ist
• wenn du ein schwereres Headshell oder Zusatzgewichte verwendest
• wenn sichtbares Pumpen oder starke Subsonic-Bewegungen auftreten

Bei manchen Armen lässt sich die effektive Masse über ein anderes Headshell, Zusatzgewichte oder leichtere Befestigung beeinflussen. Der Spielraum ist aber begrenzt. Meist ist es sinnvoller, einen Tonabnehmer zu wählen, dessen Compliance grundsätzlich zum Arm passt, statt die Kombination nachträglich mit viel Zusatzhardware zurechtzubiegen.

Auch eine rechnerisch perfekte Kombination klingt schlecht, wenn Auflagekraft, Antiskating oder Geometrie nicht stimmen. Prüfe deshalb anschließend Auflagekraft und Antiskating sowie die Tonabnehmer-Justage mit Schablone.
